erwin 테이블,컬럼 정보 등 엑셀로 내보내기

설계 감리를 받다보면 erwin, 테이블정의서, 컬럼정의서 등 정리해서 다 보내줘도 꼭 보기 불편하네 어쩌네 하면서 테이블 별 컬럼 정리 등 한눈에 볼수있도록 다시 자료를 요청하시는 분들이 있다.

뭐 짧은 시간내에 들여다봐야되니 이해는 가지만 좀 짜증나는건 사실 어쩔 수 없다. ㅋㅋㅋ



320x100



그렇지만 뭐 일단 같이 죽자 할거 아니면 감리 비위를 맞춰줘야 하기 때문에 ...

여튼 그래서 노가다 성 말로 최대한 편하게 한방에 할 수 있는 방법을 알아보자~



우선 erwin 메뉴의 Tools - Data Browser 을 클릭해보자.





그럼 아래처럼 팝업형태의 창이 뜬다.





File - Reports 클릭하면 창이 뜨고~



Name에 파일이름명 작성하고, 논리인지 물리인지 선택 후 카테고리에서 보고자 하는 정보를 선택하면 된다.

(그냥 딱 보면 아~ 하고 알게된다.)

선택이 다 끝나고 OK를 클릭하면 아래처럼 등록한 정보가 나오고 마우스 오른쪽 클릭해서 Execute report를 클릭하면 관련된 정보가 오른쪽 화면 주우우우우욱 리스트업 된다.

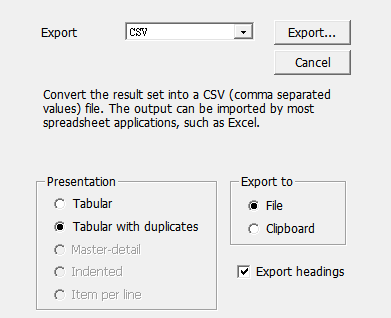

그 내용을 가지고 내보내기 해서 cvs로 저장 후 다시 자신이 원하는 양식대로 수정하면 편하게 작업을 할 수가 있다.



딱 보면 그냥 아 하고 알게 될테니 걱정 마시라 ㅋㅋㅋ

여기서 포인트는 논리, 물리는 결국 따로 파일을 만들어야 하고 그리고 Presenatation에서 tabular 로 체크 하게 되면 한글 지원이 좀 거시기해서 그런지 정상적으로 순서가 정리된 파일이 나오지 않으니 tabular with duplicates 를 선택한 후에 머지작업을 하면 된다.



끝!
